半浸沒工況下的安裝方式

（1）懸垂高效無泄漏屏蔽泵

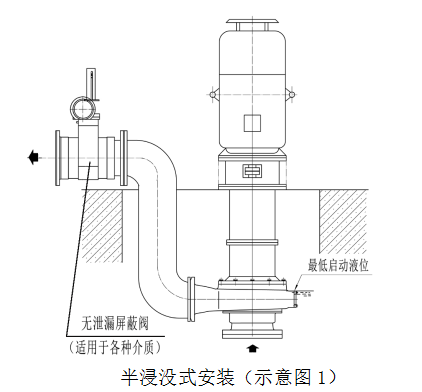

當最低啟動液位較高，泵下懸浸沒葉輪安裝時，采用方式。（如示意圖1所示）

（2）雙筒體懸垂風冷無泄漏屏蔽泵

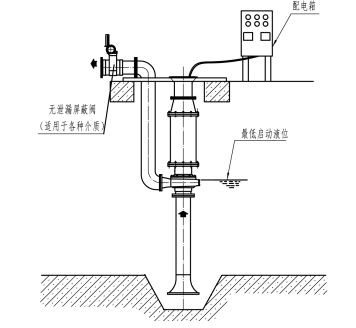

該產品是專門針對高溫高吸程工況研發的，在高效無泄漏屏蔽泵的基礎上增加了外部屏蔽系統，可直接懸垂到高溫介質中，主要應用工況為高溫含油污水、降溫池水等介質的提升輸送。（如示意圖2所示）

半浸沒式安裝（示意圖2）

（3）液下耦合高效無泄漏屏蔽泵

液下耦合高效屏蔽泵是在高效屏蔽泵的基礎上再研發的產品，秉承了高效屏蔽泵的所有優點，因液下耦合安裝適合大流量泵吸程無法滿足要求的工況，在海水、循環水、城市工況企業及雨污水提升及排放應用上具有著革命性意義。

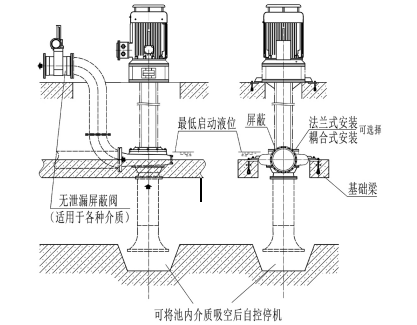

液下耦合高效屏蔽泵，使轉子和屏蔽系統成為一體，然后再與泵體耦合式組裝，這樣既用耦合解決了水浸沒泵時不方便在水下裝泵、拆泵的問題，又用屏蔽系統阻止了水對軸承等零部件的侵蝕；顛覆了以往泵站的設計理念，極大的節約了土建投資；檢修時將電機挪開，即可抽出轉子，無需返廠檢修。（示意圖3）

半浸沒式安裝（示意圖3）

（4）懸垂自冷卻高效無泄漏屏蔽污水泵特點：

除了有懸垂、高效、無泄漏、屏蔽、檢修方便以外另

1、在最低啟動水位啟動，不需要引流系統。價格上有優勢；

2、使用過程不受最高水位限制，電機能正常工作；

3、在沒有外接水源的情況下，可自帶冷卻系統；

4、自帶有剪切功能，純污水泵水力模型，過流能力提升；

5、電機配帶潛水橡套電纜，頂部出線，可減小套筒外徑；

6、同潛污泵相比沒有池底泵座等設施，省土建費用；

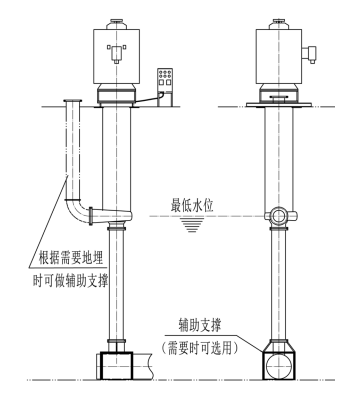

半浸沒式安裝（示意圖4）

（5）全封閉地埋筒袋式透平高效無泄漏耦合屏蔽泵特點：

1、節省投資。不需建地下、地上泵房及泵房內附屬設備，取消泵入口閥，泵吸水管與地埋進水管氣密性聯接。上部吐出管及泵體（含筒體）全部地埋。筒體內與泵耦合聯結的轉子部分可由地面抽出。

2、轉子為屏蔽結構，任何情況下轉子部分與介質不接觸，泵中心（葉輪中心線）低于最低啟動液位，無需引流。

3、全封閉地埋筒袋式透平高效無泄漏耦合屏蔽泵對于有毒、有害、有腐蝕、易燃易爆等介質實現真正意義上無安全隱患。

4、對于堆浸排液、河流、海邊取水等易漂移、垮塌的地質環境，采用打樁、建橫梁等方式固定泵機組，實現泵送。即消除用戶后顧之憂，也大大降低土建費用。

5、水泵的吸入管、泵體、出水管等接觸介質的材質均等于或高于進水主管路材質，其設計壽命遠大于進水主管路設計壽命。

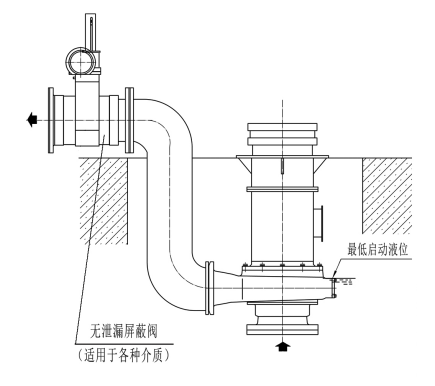

半浸沒式安裝（示意圖5）
