高效無泄漏屏蔽泵吸上工況安裝（自灌自吸式）

（1）前置自灌式高效無泄漏屏蔽泵

★ 原理：只需首次將前置裝置罐注滿水，即可保證隨時啟動和隨時出水，吸入端排氣，泵啟動后吐出端無壓降（沈耐專利ZL200820013954.6、ZL200920016005.8）。（如圖4所示）

★ 技術特點：地面布置，排出和吸入同步，開機即可滿足性能要求，結構簡單，故障率低，免維護，滿足了自灌式泵的安裝要求。

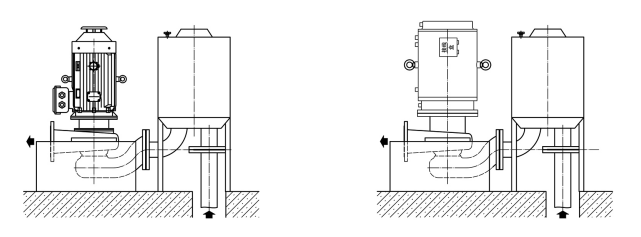

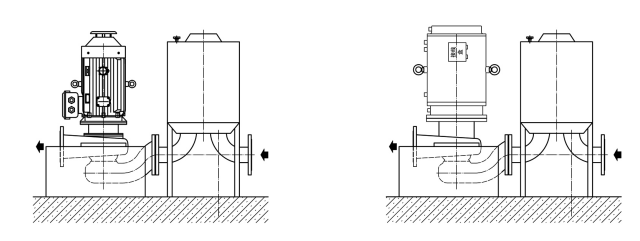

地面安裝(示意圖組4)

（2）透平自灌式高效無泄漏屏蔽泵

2013年，沈耐股份又成功研發了具有真空保持功能的透平裝置（專利號：ZL201310173357.5），泵工作時，可隨時消除因介質突然汽化或者系統漏氣造成泵腔氣堵與瞬間掉泵的問題，同樣滿足了地面泵自灌要求。見地面安裝(示意圖5所示)

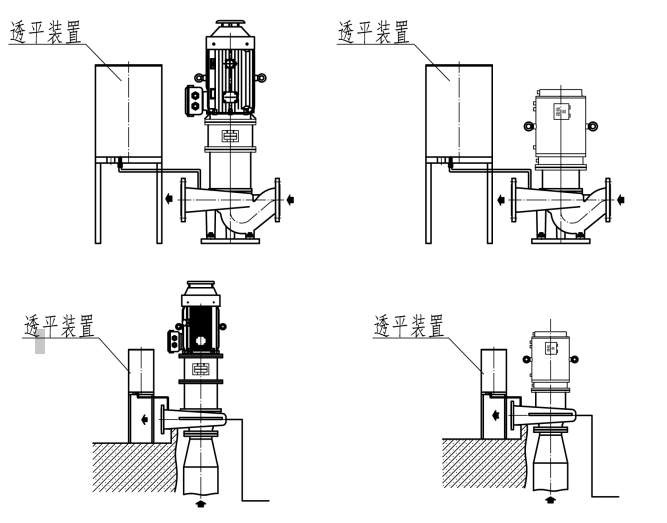

地面安裝(示意圖組5)

★ 技術特點

①具有真空保持功能。

②吸排低位介質時，不用自灌式安裝，上水時間短，根據用戶需要，能夠做到吸入和排出同步，開機即可排出介質。

③透平引流，泵啟動時，泵內已充滿介質，不存在無液起動引起的干摩擦、抱軸等損壞轉子及過流部件的現象，同時避免了吸排易燃易爆介質而引發爆炸的危險。

④底吸入中心支撐，泵中心線低，吸入無彎頭損失，吸入性更好，停機后泵腔內無殘留介質，無浸蝕，寒冷地區無需建泵房及采暖，輸送污水、泥漿水、料漿及懸浮易結晶的介質時，無需反沖洗（透平裝置自帶吹掃功能）。

⑤型譜范圍廣，效率、汽蝕余量均優于普通自吸泵。

⑥透平自灌式高效無泄漏屏蔽泵在具體應用中，技術關鍵點在于根據輸送介質的防護要求，采取不同形式的透平裝置。如：應用于易燃易爆場合除采用自流體透平噴射引流外，還可采用環液式透平、蒸汽驅動透平、氮氣驅動透平等。

以上技術特點，通過撫順石化、錦西煉化、大連石化、呼和浩特煉廠、北京燕山石化、鞍山化工總廠、吉林石化和武漢大乙烯等應用單位長期、安全、穩定的運行實踐，得以充分印證。

以上兩種自灌式無泄漏屏蔽泵最主要的共性是取消了泵密封、聯軸器和軸承體以及相應的潤滑、冷卻、沖洗系統。

★ 功能性裝置及系統（任選功能）

① 吸入剪切裝置

2014年，為適應泵送含雜質、污物較多的城市雨污水工況要求，沈耐股份在透平自灌式高效無泄漏屏蔽泵吸入口增設自主專利技術——吸入剪切裝置。

該裝置有效避免和減少了因污物堵塞造成轉子受損，延長泵的使用壽命及正常維護檢修周期，可實現整機泵五年免檢修費用，30年無需返廠檢修。

②自吹掃系統

2014年，為適應泵送易結晶、結垢介質，特別是氧化鋁行業分解槽液的提升以及脫硫脫硝液泵送介質結垢、結晶問題，沈耐股份研發了立式底吸入透平泵自吹掃系統（沈耐發明專利ZL 01510557078.8）。

該系統有效地避免了因介質結晶、結垢造成的堵塞而引起功率下降、運轉部件受損、電機過載燒損等現象發生。

★透平及選用

透平自灌式高效無泄漏屏蔽泵的環液式、噴射式透平為沈耐股份發明專利，專利內容中包含了滑片式、蝸殼直吸式、多級離心式和隔膜式透平等多種形式。

① 噴射式透平

噴射式透平，由無火花鋁合金材質壓鑄而成，沈耐股份根據工況環境對透平防爆等級的要求不同，而為用戶提供可電驅動、柴油機驅動、蒸汽驅動、氮氣驅動等不同的驅動形式，完全適用于含各種工況引流，特別適用高溫、易燃、易爆介質等工況。

② 環液式透平

環液式透平，其全稱是“自循環液式透平引流裝置”，本身為沈耐股份的專利技術（專利號ZL 201020152634.6 ）。

☆ 原理、性能與適用

環液式透平采用真空環液型密封，轉子在環液（水或阻燃型防凍液）旋轉中，與殼體無接觸，工作中，形成全封閉液環，通過變化內腔容積形成吸排功能，環液可有效降低易燃、易爆介質的溫升，阻斷外界空氣，并且將吸排出的可燃氣體氣密性輸送。

因此，液環式透平無需采取保溫防凍設施、無泄漏，無安全隱患，適用于戶外泵送高溫、易汽化、易燃易爆、含油污水工況。

③ 滑片式透平

僅適用于清水且不含易燃易爆成份介質的輸送。當吸入含有顆粒性介質時，很容易瞬間發生故障，報廢或引發事故。

④ 蝸殼直吸式（略）

⑤ 皮帶增速多級離心直吸式（略）

⑥ 隔膜式透平

隔膜往復式透平，即“自動吸啟停排機”，又稱“單膜往復式引流泵”。僅適用于吸程要求不高的清水、雨污水且不含易燃易爆成份介質的輸送。因為隔膜式透平在對含易燃易爆成份的介質引流時，存在如下嚴重安全隱患：

A、自動吸啟停排機由皮帶帶動偏心輪及橡膠杵頭做往復運動，在北方冬季南方夏季使用可靠性極低，橡膠在高溫和低溫下易失效，造成單膜往復式引流泵不能正常工作，壽命短。

B、高頻率往復快速切換，橡膠杵頭很容易發生破損，吸排的油、易燃易爆氣體溢出遇空氣和皮帶高速傳動產生的靜電閃點，引發爆炸；橡膠杵頭往復壓縮，單向閥封閉不嚴，吸排紊亂，易發生非正?；旌希Σ廉a生溫升及靜電，導致閃點引發爆炸。

C、 自動吸啟停排機也是簡易單隔膜式往復泵，其在吸入含氧可燃氣體時，會因氣體壓縮產生高溫而引起燃爆。因此不適合在易燃易爆工況下使用。

D、入口端吸氣引流，泵腔液位無法達到葉輪中心線以上，無法滿足灌注起動要求，造成泵運轉不正常、空轉，甚至掉泵，存在嚴重安全隱患。

☆ 附件：市場上次充好的幾種引流裝置

①多級風機皮帶增速傳動形式（將多級風機增速至13000r/h）。

②單膜皮帶降速往復疊片式或稱自動吸啟停排機（農村手壓式“洋水井”原理）。

③水環真空泵冒充透平機形式。

④羅茨風機引流冒充透平機形式。

⑤單蝸殼或雙蝸殼直聯直吸式透平引流方式。

以上幾種形式，引流裝置吸出的氣體或介質均需通過引流裝置排出，存在吸入異物或介質的問題。吸入異物，會造成吸入引流裝置中的轉子和殼體刮研抱死；吸入介質，會造成吸入引流裝置過載燒損；如引流腐蝕性介質，會造成吸入裝置腐蝕。因此故障率高，報廢率高，檢修繁瑣費用高，除直接影響正常生產外，存在嚴重的安全隱患。

（3）透平自灌式懸垂高效無泄漏屏蔽泵

最低啟動液位較低，吸程要求高，結合透平引流裝置，地面安裝無法滿足吸程要求時，采用此種安裝方式。（如示意圖6所示）

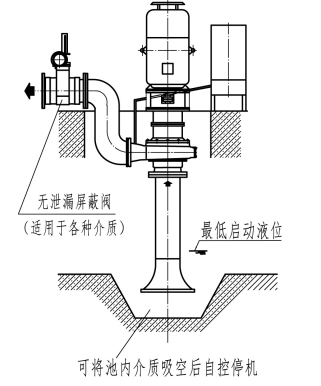

液面之上或液位差較大時安裝方式（示意圖6）

（4）透平自灌式雙筒體懸垂風冷無泄漏屏蔽泵

該產品是專門針對高溫高吸程工況研發的，在高效無泄漏屏蔽泵的基礎上增加了外部屏蔽及反吹掃系統，可直接懸垂至高溫介質上，主要應用工況為鐵皮坑高溫水、煉鐵沖渣、悶渣池、氧化鋁分解車間塔上高溫料漿等的提升輸送。（如示意圖7所示）

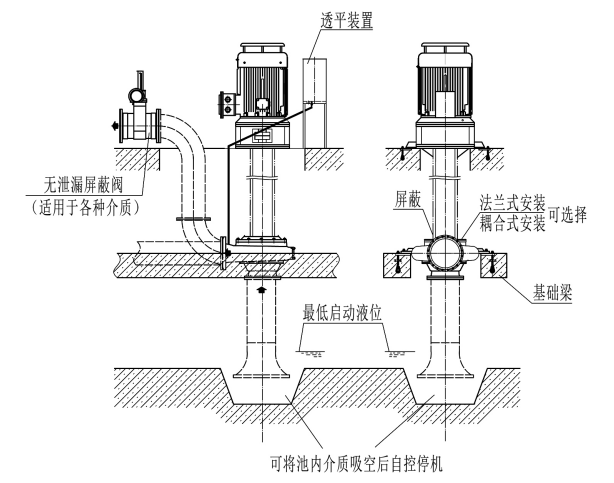

液面之上或液位差較大時安裝方式（示意圖7）

（5）透平自灌式液下耦合高效無泄漏屏蔽泵（如示意圖8所示）

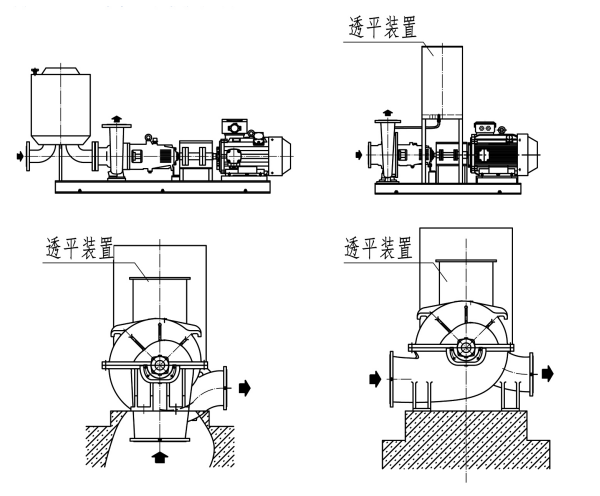

液面之上或液位差較大時安裝方式（示意圖8）

除提供高效無泄漏泵外，還提供其他形式泵
