高效無隱患一體化泵站

1.技術優勢

①泵采用雙氣堵屏蔽無軸封設計，浸沒式安裝，體、蓋耦合結構，符合國家標準（自吸式回轉動力泵GB/T25141-2020年修訂版中5.3.2和5.3.3）的設計要求?？傻孛娌鹧b、清淤、檢修方便、安全可靠等明顯區別于傳統一體化泵站的技術優勢。

②采用自冷卻變頻永磁屏蔽電機，無停機保護水位限制，可將池內介質吸空后自動停機。

③采用多功能屏蔽閥：無內泄（回流）、無外泄、無堵塞問題。

④由于采用了體、蓋耦合結構，檢維修時，除吸入管、泵體、吐出管、泵的其他部分均可提升抽出，抽出的部分采用收納袋回收的方式提升到地面。一般污物進入泵腔即可剪切排出，較大的污物堵塞吸入口時，可采用清污收納裝置清除并將其環保性收集。避免檢維修人員直接接觸污染物及污染性氣體，保證檢維修人員的健康及安全，同時具有良好的環保作用。

2.SN-IPS泵站構成

筒體入口格柵、體蓋耦合屏蔽污水提升泵、氣堵屏蔽變頻永磁同步電機、收納裝置、疏通機及導桿、多功能屏蔽閥、控制系統等部件組成。

1.筒體—由底座、井筒和頂蓋組成。

井筒材料采用高強度玻璃鋼，計算機控制連續纏繞，耐腐蝕，防浮起設計的筒體可靠性高。底座材料可采用高強度玻璃鋼或混凝土，采用CFD技術設計底座，導流性能好，自動清淤。底座具有抗浮起功能。

頂蓋材料為高強度玻璃鋼。采用防滑、防老化設計，安全可靠。頂蓋上設置安裝及檢修孔，進一步完善泵站的功能。

2.體蓋耦合屏蔽污水提升泵

①采用雙氣堵屏蔽無軸封設計，浸沒式安裝，體、蓋耦合結構，可地面拆裝清淤，無需返廠檢修。

②吸入帶剪切功能，可有效避免和減少吸入堵塞。可排空雨、污水池，不怕無液空轉，避免污水污物沉淀，檢修及收納工作，均在地面完成，完全消除安全隱患。

③采用氣密性氣堵屏蔽變頻永磁電機與常規電機相比，啟動電流小，溫升低，不需要無功勵磁電流，而且在穩定運行時沒有轉子電阻損耗，進而可以因總損耗降低而減少冷卻系統，從而使永磁電機獲得更高的運行效率，超過國家1級能效標準，與1級能效電機相比，永磁電機的體積減少40%左右。

3.多功能屏蔽閥

泵出水口采用一體化多功能屏蔽閥，為我公司專利技術，氣密性好，無內泄（回流）、無外泄、無堵塞問題。

4.過濾裝置

按需要可提供粉碎裝置、提籃格柵，以滿足不同的使用要求，還可根據需要配置收納裝置。

5.控制系統

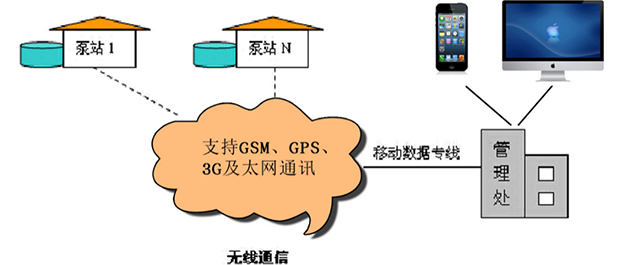

設置通訊接口，人機界面可實現智能化遠程監控。對筒體內液位、溫度、濕度、機組運行狀態、多功能屏蔽閥、水泵保護信號監控、自動輪機運行、高低液位報警、電流監測、電源保護電機等進行控制。

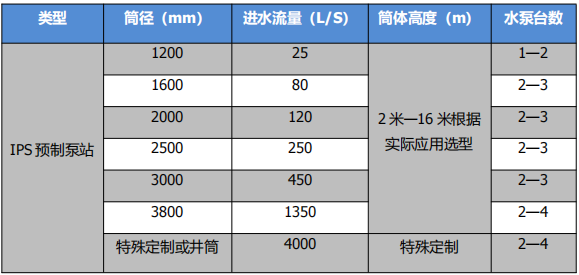

3.單井筒泵站尺寸選型

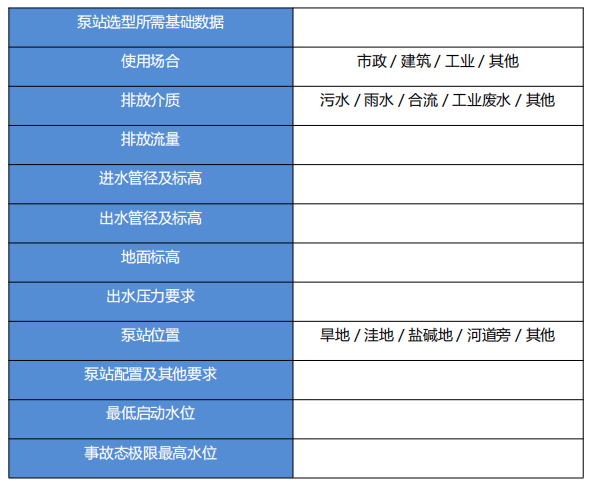

泵站選型所需基礎數據

4.沈耐解決方案

4.1無隱患一體化泵站特點：

1.采用屏蔽無軸封設計，浸沒式安裝，體、蓋耦合結構，可地面拆裝,無需返廠檢修。

2.吸入帶剪切功能，可有效避免和減少吸入堵塞?？膳趴沼辍⑽鬯?，不怕無液空轉，避免污水污物沉淀。檢修及收納工作，均在地面完成，徹底消除安全隱患。

3.泵出水口采用一體化多功能屏蔽閥：無內泄（回流）、無外泄、無堵塞問題。

4.整機泵5年內免檢，除轉子部件外，泵主體壽命不低于30年，節約大量的運行、檢修、維護等費用。

5.氣密性氣堵屏蔽變頻永磁電機與常規電機相比，啟動電流小，溫升低，不需要無功勵磁電流，而且在穩定運行時沒有轉子電阻損耗，進而可以因總損耗降低而減少冷卻系統，從而使永磁電機獲得更高的運行效率，超過國家一級能效標準，與一級能效電機相比，永磁電機的體積減少40%左右。

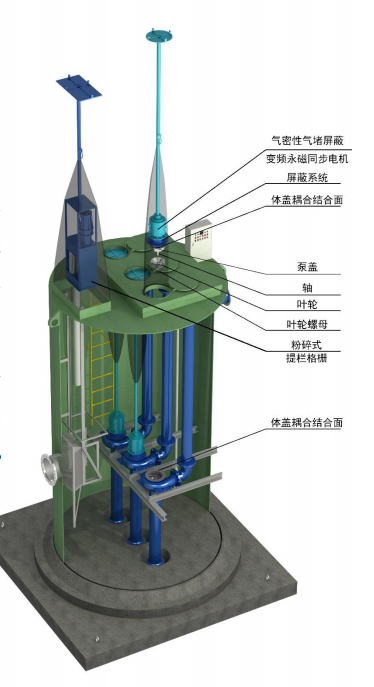

4.2無隱患一體化泵站分解圖

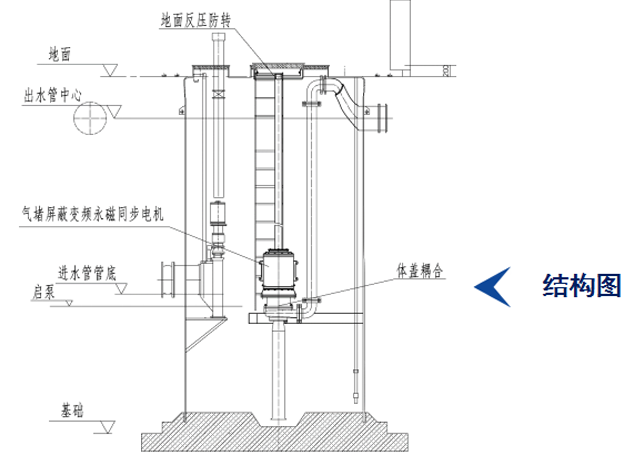

4.3無隱患一體化泵站結構圖

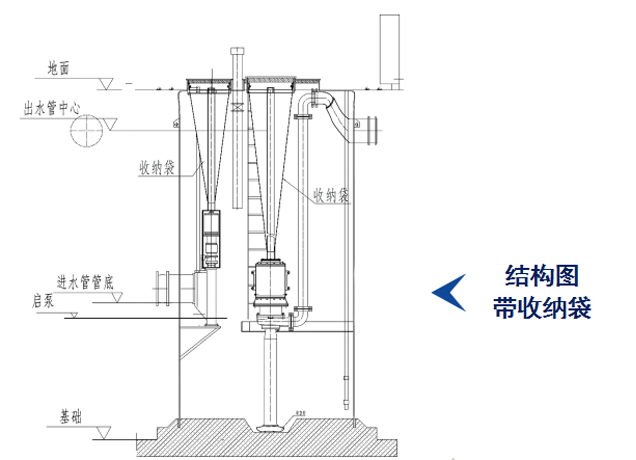

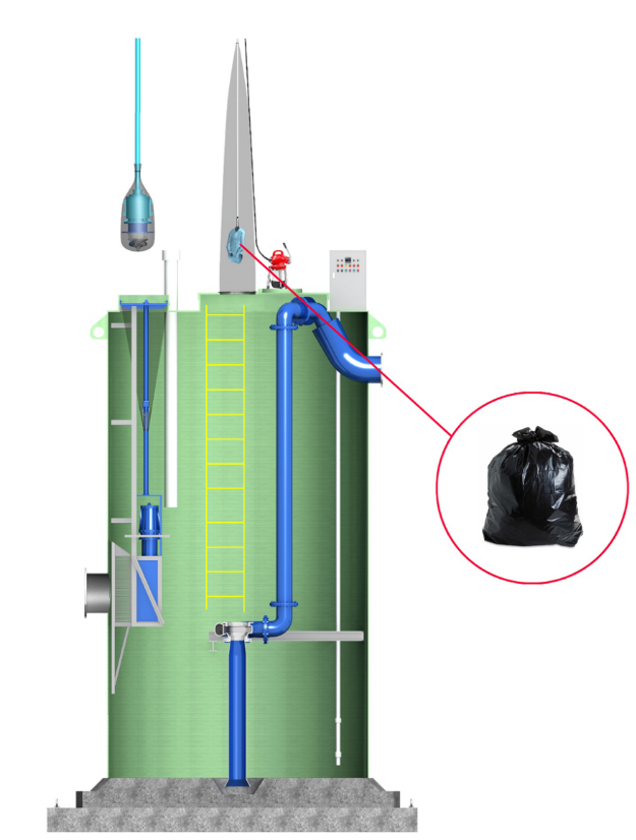

4.4無隱患一體化泵站結構圖(帶收納袋)

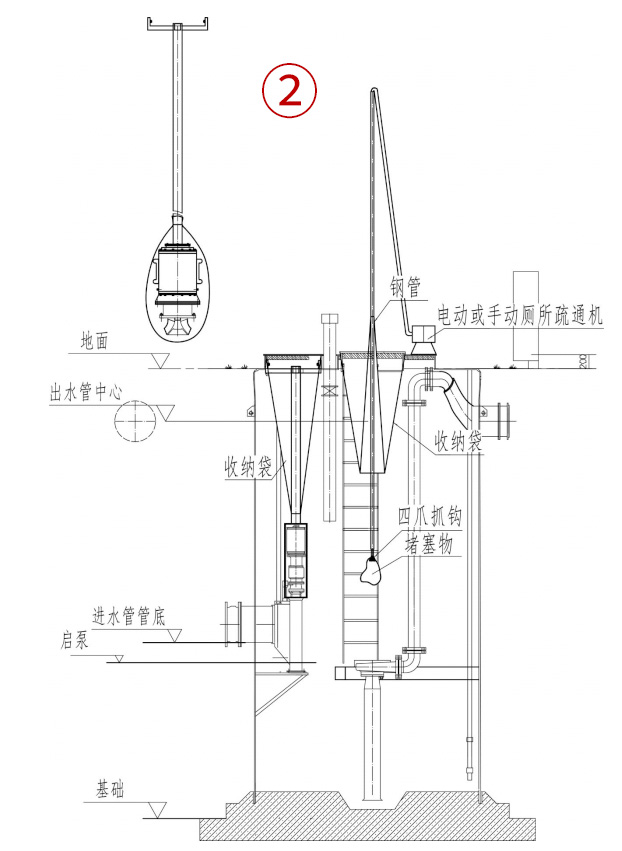

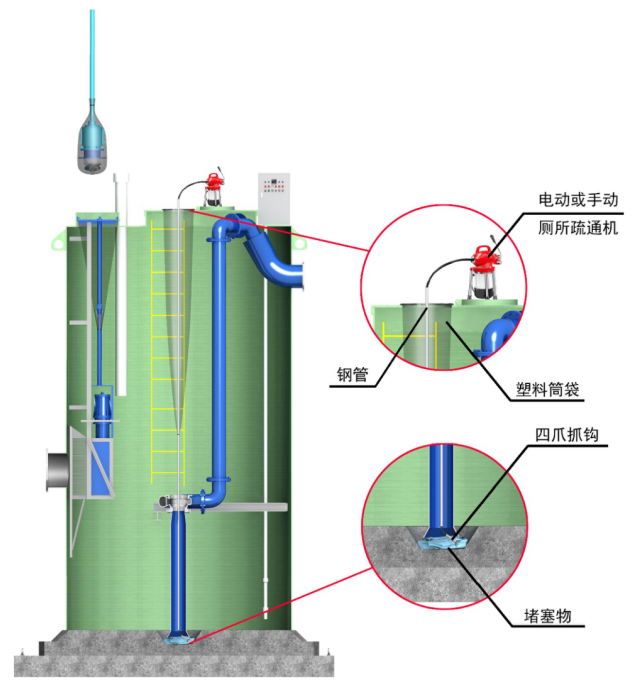

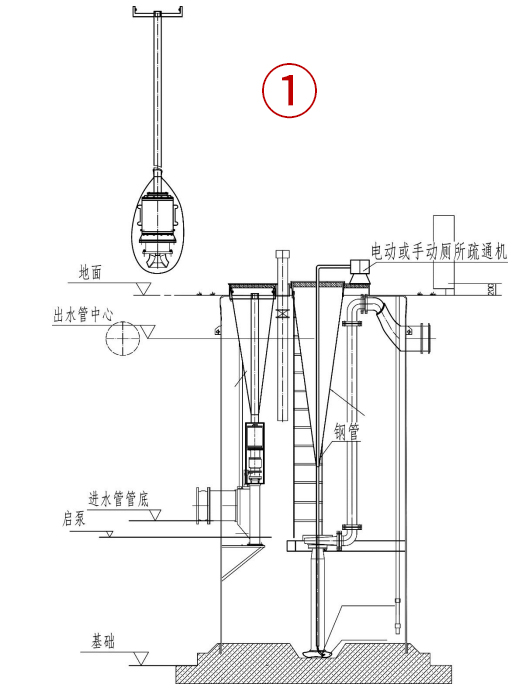

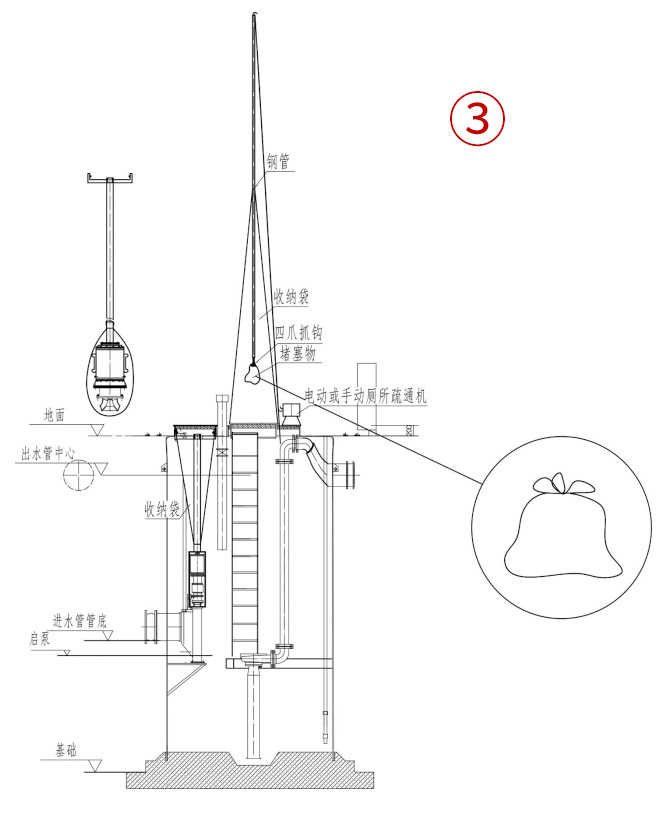

4.5無隱患一體化泵站檢修

沈耐無安全隱患一體化泵站，采用帶剪切功能的屏蔽耦合雨污水提升泵，可地面拆檢、維護、清理大的堵塞物。每次都允許抽空，無需設置停機保護水位，無積液及沉淀。一般污物進入泵腔即可剪切排出，較大的污物堵塞泵吸入管口，沒有進入泵腔時，可從地面松開防轉后將轉子抽出，利用電動或手動廁所疏通機通過長管伸入到泵吸入口進行攪拌，即可鉤出堵塞物。無需人員進入池內，地面檢維修，安全無隱患。
